Leírás és Paraméterek

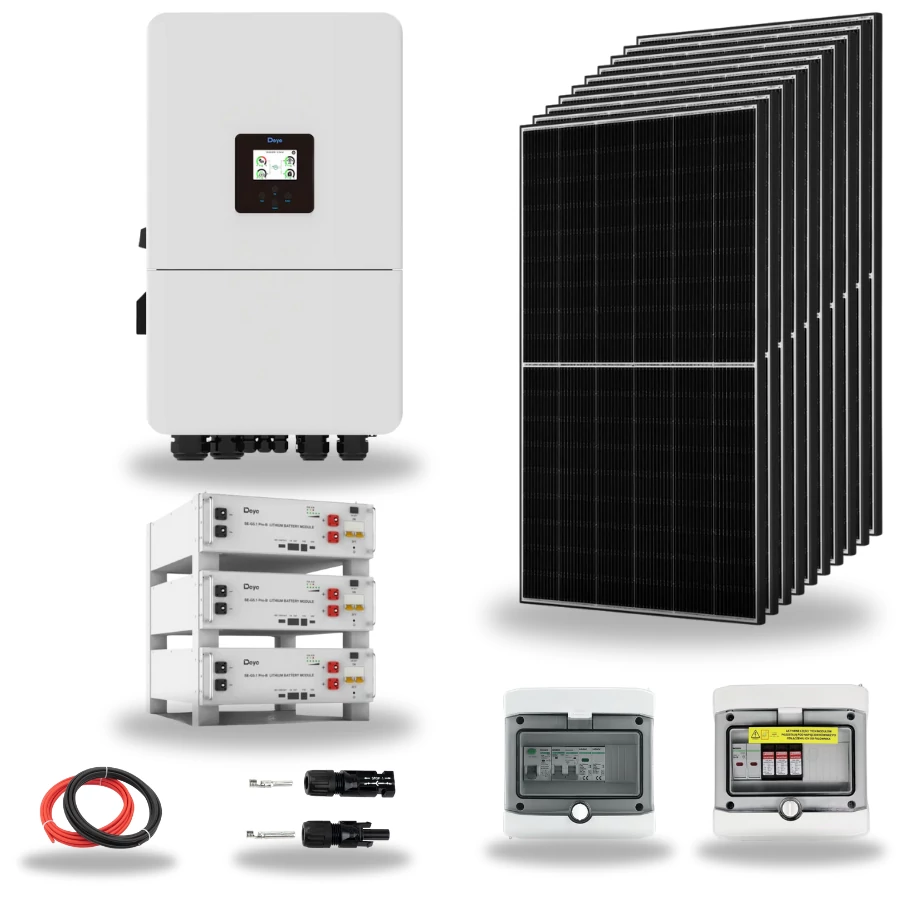

A csomag tartalma:
- 36 x Trina Vertex S - 420W Monokristályos Napelem Panel
- 1 x Deye 15kW 3 fázisú hibrid inverter
- 2 x Deye AI-W5.1 Akkumulátor 5.1kWh
- 1 x Deye AI-W5.1-PDU1-Base lábazati elem
- Rendszernek megfelelő AC-DC védelem
- Minden szükséges csatlakozó és kábel
Technikai Specifikációk:
Napelem Panel:
- Teljesítménytűrés-PMAX (W): 0/+5
- Maximális teljesítményfeszültség-VMPP (V): 41.3
- Maximális teljesítményáram-IMPP (A): 10.17
- Nyitott áramköri feszültség-VOC (V): 49.7
- Rövidzárlati áram-ISC (A): 10.69
- Modul hatásfok η m (%): 21.0
- STC: Besugárzás 1000 W/m², cellahőmérséklet 25°C, légtömeg AM1.5 *Mérési tűrés: ±3 %.
- Maximális teljesítmény-PMAX (Wp): 317
- Maximális teljesítményfeszültség-VMPP (V): 38.8
- Maximális teljesítményáram-IMPP (A): 8.17
- Nyitott áramköri feszültség-VOC (V): 46.7
- Rövidzárlati áram-ISC (A): 8.62
- Cellák száma: 144
- Csatlakozó: MC4 Evo 2
- Méretek: 1762x1134x30 mm
- Súly: 21.8 kg
Akkumulátor:
- Akkumulátor típusa: LiFePO4
- Beépített megszakító: 125A 4P, 60Vdc
- Névleges kapacitás: 200Ah
- Névleges feszültség: 51,2V
- Üzemi feszültség: 43,2~57,6V
- Névleges energia: 10,2kWh
- Felhasználható energia: 9,2kWh (90%DOD)
Inverter:
Akkumulátor bemeneti adatok
- Akkumulátortípus: Ólom-sav vagy Li-lon
- Akkumulátor feszültség tartomány (V): 40-60
- Maximális Töltési áram (A): 280
- Maximális Kisütési áram (A): 280
- Külső hőmérséklet-érzékelő: Igen
- Akkumulátor bemeneti száma: 1
- Töltési stratégia Li-Ion akkumulátorhoz: Önműködően alkalmazkodó BMS
PV string bemeneti adat
- Maximális DC bemeneti teljesítmény (W): 19500
- Névleges PV bemeneti feszültség (V): 800
- Indítási feszültség (V): 160
- MPPT feszültségtartomány (V): 160-650
- Teljes terhelésű DC feszültségtartomány (V): 550
- Maximum működési pv bemeneti áram (A):36+20
- Maximális bemeneti rövidzárlati áram (A): 54+30
- MPP követők száma: 2
- Stringek száma/MPP követő: 2+2
AC kimeneti adatok
- Névleges AC kimeneti és UPS teljesítmény (W): 15000
- Maximális AC kimeneti teljesítmény (W): 16500
- AC kimeneti névleges áram (A): 22.8/21.8
- Maximális AC áram (A): 25/24
- Max. Háromfázisú kiegyensúlyozatlan kimeneti áram (A): 34.1/32.7
- Max. Folyamatos váltakozó áramú átvezetés (rács a terheléshez) (A): 70
- Csúcsteljesítmény (hálózaton kívül): kétszeres névleges teljesítmény, 10 S
- Teljesítménytényező: 0,8 vezető – 0,8 késleltetett
- Névleges bemeneti/kimeneti feszültség/tartomány (V): 220/380V, 230/400V 0.85Un-1.1Un
- Rated Input/Output Grid Frequency/Range(Hz): 50/45-55, 60/55-65
Hatékonyság
- Maximális Hatékonyság: 97,60%
- Euro Hatékonyság: 97,00%
- MPPT Hatékonyság: >99%
Védelem
- Integrált: Egyenáramú polaritás fordított csatlakozás elleni védelem, AC kimeneti túláramvédelem
AC kimenet túlfeszültség elleni védelem, AC kimenet rövidzárlat elleni védelem, hővédelem
Egyenáramú sorkapocs szigetelés impedancia felügyelete, egyenáramú komponens figyelése, földzárlati áram figyelése
Hálózati felügyelet, Szigetvédelmi felügyelet, Földzárlat-észlelés, DC bemeneti kapcsoló
Túlfeszültség, terhelésesés elleni védelem, maradékáram (RCD) érzékelése, túlfeszültség-védelmi szint - Túlfeszültség elleni védelmi szint: TYPE II(DC), TYPE II(AC)
Interface
- Kommunikációs interface: WIFI, RS485, CAN
Általános adatok
- Üzemi hőmérséklettartomány (°C): -40 to +60℃, >45℃ Derating
- Megengedett környezeti páratartalom: 0-100%
- Megengedett magasság: 3000m
- Zaj (dB): ≤55 dB(A)
- Túlfeszültség kategória: OVC II(DC), OVC III(AC)
- Hűtés típusa: Intelligens léghűtés
- Tömeg (kg): 38
- Méret (mm): 456×750×266
- Védelmi fokozat: IP65
- Telepítés módja: Falra szerelhető
| Teljesítmény (W) | 15000W |
| Rendszer típus | 3 fázis |
