Leírás és Paraméterek

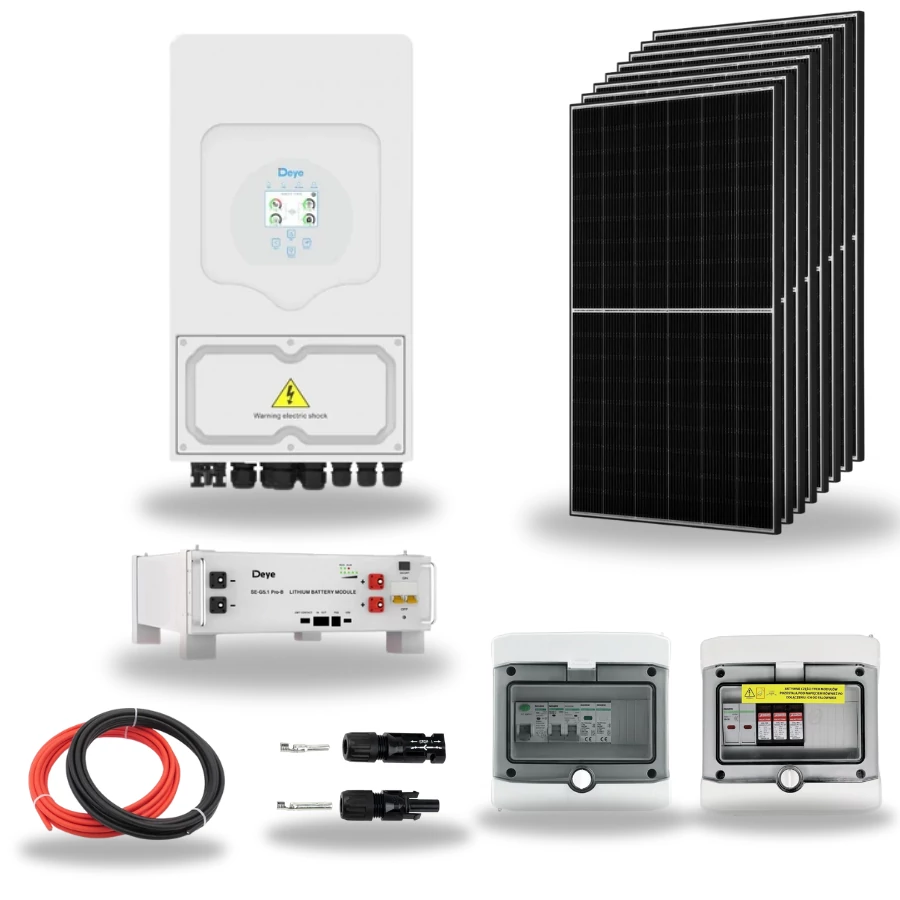

A csomag tartalma:
- 8 x Trina Vertex S - 420W Monokristályos Napelem Panel
- 1 x Deye 3kW 1 fázisú hibrid inverter
- 1 x Deye AI-W5.1 Akkumulátor 5.1kWh
- 1 x Deye AI-W5.1-PDU1-Base lábazati elem
- Egyedi tartószerkezet az utolsó csavarig:
- Alumínium profil
- T-Csavar
- Szoknyás anya
- Imbuszfejű csavar
- Csúszóanya
- Végleszorító
- Köztes leszorító
- Tetőkampó
- Rendszernek megfelelő AC-DC védelem
- Minden szükséges csatlakozó és kábel
Technikai Specifikációk:
Napelem Panel:
- Teljesítménytűrés-PMAX (W): 0/+5
- Maximális teljesítményfeszültség-VMPP (V): 41.3
- Maximális teljesítményáram-IMPP (A): 10.17
- Nyitott áramköri feszültség-VOC (V): 49.7
- Rövidzárlati áram-ISC (A): 10.69
- Modul hatásfok η m (%): 21.0
- STC: Besugárzás 1000 W/m², cellahőmérséklet 25°C, légtömeg AM1.5 *Mérési tűrés: ±3 %.
- Maximális teljesítmény-PMAX (Wp): 317
- Maximális teljesítményfeszültség-VMPP (V): 38.8
- Maximális teljesítményáram-IMPP (A): 8.17
- Nyitott áramköri feszültség-VOC (V): 46.7
- Rövidzárlati áram-ISC (A): 8.62
- Cellák száma: 144
- Csatlakozó: MC4 Evo 2
- Méretek: 1762x1134x30 mm
- Súly: 21.8 kg
Inverter:
-
Akkumulátor bemeneti adatok
- Akkumulátor feszültség tartomány: 20-30V/40-60V
- Maximális töltő/kisütési áram: 70A
- Maximális PV bemeneti feszültség: 500V
- Maximális PV bemeneti teljesítmény: akár 7800W
- MPPT feszültségtartomány: 150-425V
-
AC bemeneti/kimeneti adatok
- Névleges bemeneti/kimeneti teljesítmény: akár 6000W
- Csúcsteljesítmény (hálózaton kívül): A névleges teljesítmény kétszerese 10 másodpercig
- Teljesítménytényező beállítási tartomány: 0,8, ami 0,8-as lemaradáshoz vezet
- Maximális hatásfok: 97.6%
- Euro hatékonyság: 96.5%
- MPPT hatékonyság: nagyobb, mint 99%
-
Általános specifikációk
- Üzemi hőmérséklet: -40 és +60 ℃ között (45 ℃ feletti leértékeléssel)
- Páratartalom: 0-100%
- Magasság: 2000 m-ig
- Zajszint: kevesebb, mint 30 dB
- Méret: 330 × 433 × 229 mm
- Súly: 17kg
- Hűtés: Természetes hűtés opcionális intelligens léghűtéssel
Akkumulátor:
- Akkumulátor kémia: LiFePO4
- Akkumulátormodul energia (kWh): 5.12
- Akkumulátormodul feszültség (V): 51.2
- Akkumulátor modul kapacitása (Ah): 100
- Névleges feszültség (V): 51.2
- Üzemi feszültség (V): 43.2~57.6
-
Skálázhatóság 2 3 4 5 6 Névleges feszültség (V) 51.2 Üzemi feszültség (V) 43.2~57.6 Töltő/kisütési áram (A) Ajánlás[2] 100 150 200 200 200 Max.[2] 180 210 240 250 250 csúcs (10s, 25℃) 270 315 360 360 360 Egyéb paraméter Ajánlott kisülési mélység 90% Rendszer mérete (Szé/Mé/Ma, mm) 720*255*765 720*255*1050 720*255*1335 720*255*1620 720*255*1905 Rendszer súlya (kg) 124 177 230 283 336 Az akkumulátor modul mérete (Szé/Mé/Ma) 720*255*285 Akkumulátor modul súlya (kg) 53 Master LED jelző 5 LED (SOC: 20% ~ 100%), 3 LED (működő, riasztó, védő) A ház IP minősítése IP55 Üzemi hőmérséklet Töltés: 0℃~55℃ / Kisütés: -20℃~55℃ Tárolási hőmérséklet -20 ℃ ~ 35 ℃ páratartalom 5%~95% Magasság ≤2000 m Életciklus[3] ≥6000 (25℃±2℃, 0,5C/0,5C, 70%EOL) Telepítés Padlóra szerelhető Kommunikációs port CAN2.0, RS485 Jótállási időszak[3] 10 év Energiaáteresztő képesség[3] 16 MWh (70%EOL akkumulátormodul) Tanúsítvány IEC62619, CE, UK, VDE2510-50, CEI 0-21, UN38.3, CE-LVD, CEC [1] DC Használható energia, vizsgálati feltételek: 90% DOD, 0,5C töltés és kisütés 25°C-on. A rendszerben felhasználható energia a rendszer konfigurációs paramétereitől függően változhat.
[2] Az áramerősséget a hőmérséklet és az SOC befolyásolja.
[3] A garancia attól függően esedékes, hogy a jótállási időszak vagy az energiaátbocsátás közül melyik éri el először.
| Teljesítmény (W) | 3000W |
| Rendszer típus | 1 fázis |
