Leírás és Paraméterek

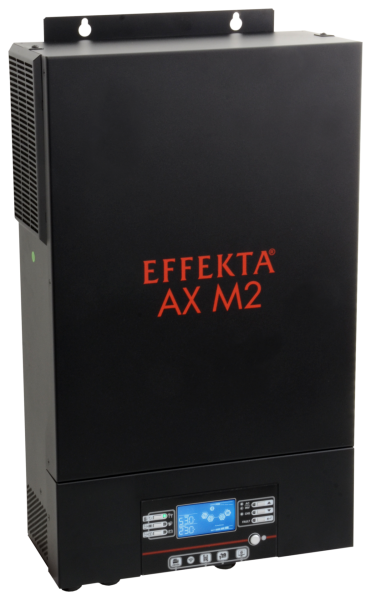

Az AX M2 sorozat integrált MPPT napelemes töltésvezérlővel ellátott készülékei 3000 W-os / 5000 W-os multifunkciós inverterek / PV-töltők egy inverter, valamint egy napelem- és akkumulátortöltő kombinált funkcióival.
Ezek az inverterek alkalmasak önálló működésre, függetlenek a PV-modulokon keresztüli hálózattól, de üzemeltethetők akkumulátorokról, generátorokról vagy a nyilvános hálózatról származó elektromos árammal is.
Ha a PV modulok nem kapnak elegendő áramot, akkor a készülék automatikusan akkumulátorárammal tölti fel a teljesítményszintet, vagy ha az akkumulátorok teljesen lemerültek, akkor átkapcsol a hálózatra. Három AX egységből álló hálózat konfigurálható 3 fázisú működésre.
Jellemzők:
- PV inverter hálózati tápellátás nélkül
- Szigeti üzemeltetés lehetséges
- 3000, 5000W névleges terhelés
- 24, 48VDC Akkumulátor feszültség
- PV- / Akkumulátortöltő 3 fokozatú töltéssel
- Az akkumulátorfeszültség küszöbértékei állíthatók egyénileg
- Hidegindítás funkció
- Számos áramforrás
- Párhuzamos működés akár 9 inverterrel
- 3 fázisú működés lehetséges
- Szinuszos kimenet
- LCD kijelzőn vagy PC-n keresztül konfigurálható szoftver
- Automatikus újraindítás, ha a tápfeszültség be van kapcsolva
- Védelem a túlzott terhelés, hőmérsékletek, valamint rövidzárlatok ellen
- 24 hónap garancia
Különleges képességek:
- Integrált Wi-Fi a mobil megfigyeléshez (az alkalmazás elérhető)
- Kompatibilis a különböző BMS kommunikációval lítium akkumulátor gyártóktól, mint például a Pylontech-el
- Akkumulátor kiegyenlítés
- Integrált semleges pont emuláció (VDE AR-E 2510-2)
- Telepített MPPT napelemes töltésvezérlő a maximális teljesítmény a PV modulokból
- Intelligens ventilátorvezérlés
- Kivehető LCD vezérlőmodul több kommunikációs lehetőséggel
Műszaki adatok:
|
Teljesítmény |
|
|
Teljesítmény VA/W-ban |
5000VA / 5000W |
|
AC bemenet |
|
|
AC bemeneti feszültség |
230VAC |
|
AC bemeneti feszültség tartomány |
110-280VAC |
|
AC bemeneti frekvencia |
50Hz/60Hz (automatikus érzékelés) |
|
Teljesítménytényező |
≧ 0,98 @ névleges feszültség (100%-os terhelés) |
|
Kimenet |
|
|
AC kimeneti feszültség |
230VAC ± 5% |
|
Csúcsteljesítmény (5 másodperc) |
10000VA |
|
Kimeneti frekvencia |
46–54 Hz vagy 56–64 Hz (normál üzemmód) / 50 Hz ± 0,1 Hz vagy 60 Hz ± 0,1 Hz (akkumulátoros üzemmód) |
|
Átadási idő |
0 ms (AC > akkumulátor üzemmód) / 4 ms (Inverter > Bypass) |
|
Hullámforma |
Szinuszos hullám |
|
Max. hatékonyság |
93% normál üzemmódban, 90% akkumulátor üzemmódban |
|
Akkumulátor |
|
|
Akkumulátor feszültség |
48VDC |
|
Töltőfeszültség max. |
58.4VDC |
|
Túltöltés elleni védelem |
66VDC |
|
Napelemes töltő / AC töltő |
|
|
Max. PV teljesítmény |
4000W |
|
Típus |
MPPT |
|
Max. PV töltőáram |
80A |
|
Max. AC töltőáram (állítható) |
60A |
|
Max. töltőáram (állítható) |
140A |
|
Hatékony működési tartomány UOP |
60 ~ 115VDC |
|
Max. bemeneti feszültség UOCV |
145VDC |
|
Kommunikáció |
RS232, DRY CONTACT, WI-FI, RS485, CAN, USB OTG |
|
Általános adatok |
|
|
Méret (HxSzxM) mm-ben |
525 x 303 x 140 |
|
Súly (kg-ban) |
13,5 |
|
Páratartalom |
5% - 95% nem kondenzál |
|
Üzemi hőmérséklet |
0°C - 55°C |
|
Tárolási hőmérséklet |
-15°C - 60°C |
|
Védelem |
IP20 |
|
Szabályzat / szabványok |
|
|
Biztonság |
EN 61000-6-4: 2007+A1: 2011; EN 61000-6-2: 2005+AC: 2005 |
|
EMC |
EN 62109-1:2010, EN 62109-2:2011 |
|
Tanúsítványok |
CE |
| Rendszer feszültség | 48V |
| Kimenő teljesítmény | 5W |
