Leírás és Paraméterek

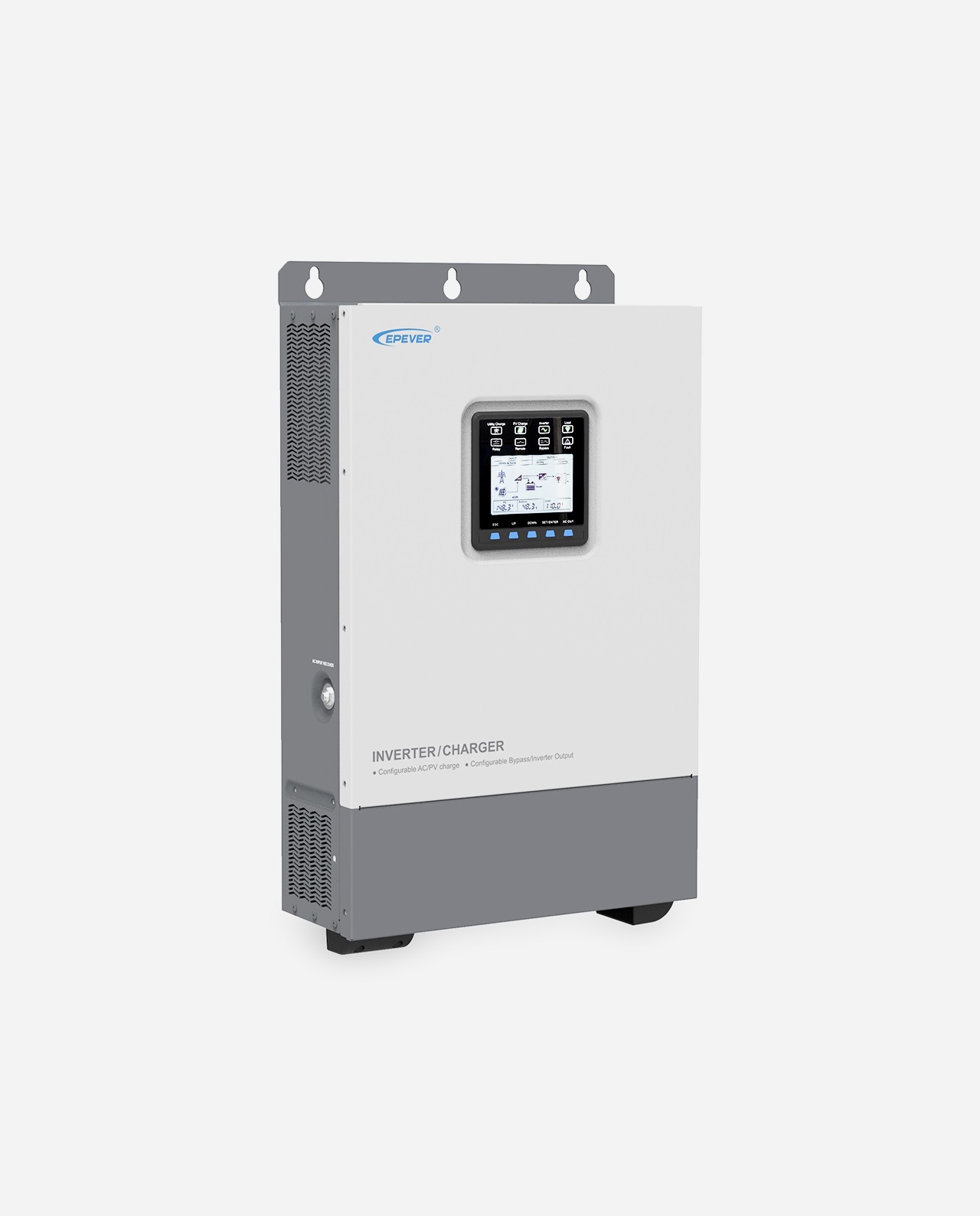

Az EPEVER UPower-Hi hibrid inverter (inverter / töltő) az UPower hibrid inverter új generációja. Támogatja a különféle energiagazdálkodási módokat a napenergiáról, hálózatról és generátorról történő töltéshez, valamint a váltakozó áramú terhelések hálózati és inverteres táplálásához. A napenergia maximalizálása érdekében a felhasználók az aktuális igényeknek megfelelően választhatják meg az energiaforrásokat, és rugalmasan, kiegészítésként használhatják a közművet. Ez az inverteres töltő növelheti a rendszer garantált áramellátási sebességét, amely alkalmas napelemes, közüzemi/olajgenerátoros hibrid rendszerekhez. Célja, hogy kiváló minőségű, nagy stabilitású és nagy megbízhatóságú elektromos energiát biztosítson a felhasználóknak. A túláram és fordított polaritás elleni védelmi funkciók fejlesztésének köszönhetően az UPower-Hi Inverter támogatja a lítium akkumulátor rendszert.
Speciális tulajdonságok
- Teljesen intelligens digitális energiatároló berendezés
- Támogatja az akkumulátoros vagy nem akkumulátoros üzemmódot
- Nem akkumulátoros üzemmód: töltés napenergiával és segédeszközzel egyszerre
- Túlfeszültség és fordított csatlakozás elleni védelem a lítium akkumulátor rendszer tökéletes támogatásához
- Fejlett SPWM technológia és tiszta szinuszos kimenet
- A PFC technológia magas teljesítménytényezőt biztosít az AC-DC töltés során, és csökkenti a hálózati kapacitás felhasználását
- Teljes digitális dupla zárt hurkú vezérlés
- Az MPPT magas követési hatékonysága nem kevesebb, mint 99,5%
- Három töltési mód: csak napenergia, napelemes prioritás, segédprogram és napelemes
- Két AC kimeneti mód: Utility priority és Inverter priority
- Öntanuló SOC kijelző funkció
- Több LED jelzőfény az állapot dinamikus megjelenítéséhez
- AC OUT gomb az AC kimenet közvetlen vezérléséhez
- 4,2 hüvelykes LCD a rendszerparaméterek figyeléséhez és módosításához
- Távoli hőmérséklet kompenzáció akkumulátorokhoz
- Opcionális WiFi vagy GPRS távirányító az RS485 izolált port segítségével
- Opcionális BMS-Link port, amely átveszi a töltés és a kisütés vezérlését a BMS-től
- Testreszabott töltőáram és kisütési korlátozott áramerősség
- Támogatja a hidegindítást és a lágyindítást
- Átfogó elektronikus védelmi funkciók
|
Modell |
UP2000 HM6022 |
|
Cikkszám |
60222000 |
|
EAN-kód |
4260558573562 |
|
Névleges akkumulátor feszültség |
24VDC |
|
Akkumulátor bemeneti feszültsége |
21,6 ~ 32VDC |
|
Max. akkumulátor töltőáram |
60A |
|
Inverter kimenet |
|
|
Folyamatos kimeneti teljesítmény |
2000W |
|
Max. túlfeszültség (3S) |
4000W |
|
Kimeneti feszültség tartomány |
220VAC(-6% ~ +3%)，230VAC(-10% ~ +3%) |
|
Kimeneti frekvencia |
50/60Hz ± 0,2% |
|
Kimeneti hullám |
Tiszta szinuszhullám |
|
Terhelési teljesítménytényező |
0,2-1 (terhelési teljesítmény ≤ folyamatos kimeneti teljesítmény) |
|
Torzítás THD |
THD≤3% (ellenállási terhelés) |
|
Közüzemi töltés |
|
|
Közüzemi bemeneti feszültség |
176 VAC ~ 264 VAC (alapértelmezett) 90 VAC ~ 280 VAC (programozható) |
|
Közüzemi bemeneti frekvencia |
40 ~ 65Hz |
|
Max. közüzemi töltőáram |
60A (Ha a hálózati bemeneti feszültség 90VAC~180VAC, a max. hálózati töltőáram 30A) |
|
Napelemes töltés |
|
|
Max. PV nyitott áramköri feszültség |
450V① 395V② |
|
MPPT feszültségtartomány |
80 ~ 350V |
|
Max. PV bemeneti teljesítmény |
2500 W (Megjegyzés: A max. PV bemeneti teljesítmény és a PV nyitott áramköri feszültség görbéjét lásd a 3.4 Üzemmód fejezetben a részletekért.) |
|
Max. PV töltési teljesítmény |
1725W |
|
Max. PV töltőáram |
60A |
|
Töltési feszültség kiegyenlítése |
29,2V (AGM szabvány) |
|
Töltési feszültség növelése |
28,8 V (AGM szabvány) |
|
Lebegő töltési feszültség |
27,6V (AGM szabvány) |
|
Alacsony feszültségű leválasztó feszültség |
21,6 (AGM szabvány) |
|
Nyomon követési hatékonyság |
≥99.5% |
|
Hőfok kompenzációs együttható |
-3mV/℃/2V (szabvány) |
|
Általános jellemzők |
|
|
Túlfeszültség |
50A |
|
Nulla terhelés fogyasztás |
<1,8A (PV és hálózati csatlakozás nélkül kapcsolja be a terhelési kimenetet) |
|
Készenléti áram |
<1,2A (PV és hálózati csatlakozás nélkül kapcsolja ki a terhelési kimenetet) |
|
Mechanikai paraméterek |
|
|
Méretek (Ma x Sz x Mé) |
607,5×381,6x127mm |
|
Szerelési méret |
585*300mm |
|
Rögzítési furat mérete |
Φ10mm |
|
Nettó tömeg |
15kg |
|
Környezeti paraméterek |
|
|
Burkolat |
IP30 |
|
Relatív páratartalom |
< 95% (N.C.) |
|
Üzemhőmérséklet |
-20℃ ~ 50℃ |
|
Tárolási hőmérséklet |
-25℃ ~ 60℃ |
|
Magasság |
＜5000 m (Ha a tengerszint feletti magasság meghaladja az 1000 métert, a tényleges kimeneti teljesítmény az IEC62040 szerint csökken.) |
| Rendszer feszültség | 24V |
| Kimenő teljesítmény | 2000W |
