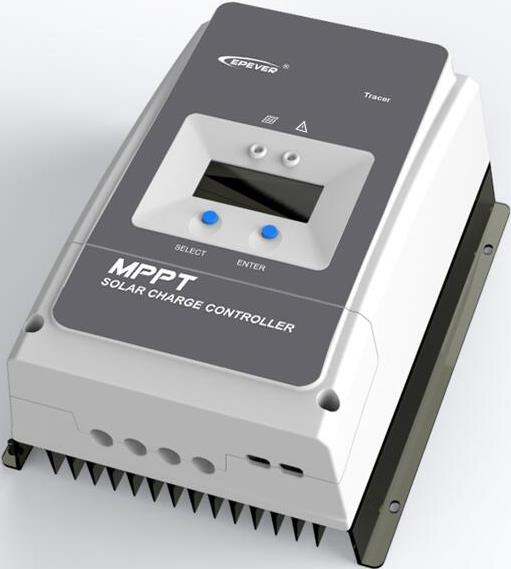

EPEVER MPPT feszültség szabályzó 150V / 60A 6415AN - 12/24 / 48V

179.090 Ft
149.990 Ft (118.102 Ft + ÁFA)
16%
Menny.:
db
Gyártó: EPEVER
Cikkszám: TRACER6415AN
Elérhetőség: Raktáron
Szállítási díj: 1.289 Ft

A nagy teljesítményű 6415AN MPPT töltésvezérlő megbízható megoldást kínál nagyobb rendszerekhez, legfeljebb 150 V panelfeszültséggel és 60A maximális töltőárammal.
Akkumulátor 12/24 / 48V, PV max. 750/1500 / 3000Wp.

Leírás és Paraméterek

MPPT töltésvezérlő EPEVER Tracer 5415AN -  szabályozók új generációja kiváló minőségű és maximális teljesítményt biztosít a PV rendszerek számára.

A Tracer AN sorozatot nagy töltőteljesítmény jellemzi, így nagyobb szigetüzemi és hibrid rendszerekben is használható.

A kijelző közvetlenül az MPPT vezérlőbe van integrálva a könnyű rendszerfigyelés, a paraméterek lehetséges beállítása érdekében.

Funkció:

  • A vezérlő inverterként is működik, ami azt jelenti, hogy a magasabb bemeneti feszültség esetén  nagy hatékonysággal képes áramerősséget növelni.

Technológia:

  • Tracer AN sorozatú vezérlő, többfázisú szinkron egyenirányítás (MSRT) technológián és fejlett MPPT vezérlő algoritmuson alapul, kétmagos processzor architektúrával
  • Az MSRT nagyon magas konverziós hatékonyságot tud garantálni bármilyen töltőteljesítményben, ami egyértelműen javítja a rendszer energiahatékonyságát.
  • A fejlett MPPT vezérlő algoritmus minimalizálja az energiaveszteséget és az állásidőt, biztosítja a monitorozás hatékonyságát, valamint a magas hatékonyságot nagy vagy alacsony teljesítmény mellett, így a Tracer AN termékek bármely helyzetben gyorsan figyelemmel kísérhetik a PV rendszer maximális üzemi feszültségét, hogy a lehető legnagyobb termelés biztosított legyen

A napelemek maximális teljesítménye Wp-ben:

  • A modell akkumulátorának maximális töltési teljesítménye 60A, amely megfelel a panel 750 Wp teljesítményének, ha 12 V-os akkumulátorral rendelkezik, 1500 Wp-vel, ha 24 V-os akkumulátorral rendelkezik, vagy 3000 Wp-val, ha 48 V-os akkumulátorral rendelkezik. Ha a központ nagyobb teljesítményt nyújt, a vezérlő csak a névleges maximális teljesítményre korlátozza.
  • A PV modulok kimenete azonban nem haladhatja meg a vezérlő névleges teljesítményének 1,5-szeresét, különben a szabályozó károsodást okozhat!

A napelemek maximális bemeneti feszültsége:

  • A napelemeket sorba kötheti, azok teljes terhelés nélküli kimeneti feszültsége, Voc (vigyázzon, ne keverje össze a panel feszültségét a Vmpp néven említett terhelésben), de soha nem haladhatja meg a Voc 150V üresjárati feszültség értékét - ennek az értéknek a túllépése károsítja a vezérlőt.
  • Ezért nem javasoljuk, hogy a megadott Voc értéke meghaladja a 138 V-ot 25 ° C-on (a terhelés Vmpp feszültsége legfeljebb 108 V)!

Monitorozás és beállítások:

  • A vezérlő paramétereinek beállítása (elsősorban a használt akkumulátor típusát) a beépített LCD-vel vagy az MT50 külső kijelzővel lehetséges - ez nem része a vezérlőnek. ( kapcsolódó termékek között megtalálható)
  • Három akkumulátor típusú áll rendelkezésre: zárt, géles, litium.
  • A negyedik lehetőség a felhasználó által beállítható akkumulátor - itt bármilyen paramétert megadhat.
  • A paraméterbeállításokat és a monitorozást PC-n is elvégezheti, csak az EPsolar USB kommunikációs kábelre és szoftverre lesz szüksége , amelyeket ingyen letölthet oldalunkról.
  • Beállítható mobiltelefon vagy táblagép segítségével is. Ehhez szüksége lesz a BLE-01 bluetooth modulra .

A vezérlő leírása:

1.LED töltésjelző  2.SELECT gomb
3.Biztosíték    4.Föld terminál
5.Furat az M4 fedélcsavarhoz 6.Fordított polaritás riasztásjelző PV
7.Generátor és terhelő relé aktív  8.RTS port - külső hőmérséklet-érzékelő
9.RS485 port (5 V DC / 200 mA)       10.Funkció / generátor relé be
11.RBVS port - feszültségérzékelő 12.Ellenőrzött terhelés késleltetés
13.Elosztó hálózat / generátor relé kikapcsolva 14.Napelemek fotovoltaikus panelekhez
15.Akkumulátor-kapcsok 16.ENTER gomb
17.LCD 18.Hiba LED kijelző
  • Alapvető funkciók:
  • Kiváló minőségű és alacsony meghibásodású alkatrészek
  • Fejlett MPPT technológia és nagyon nagy követési sebesség, akár 99,5%
  • Maximális DC / DC átviteli hatékonyság, akár 98,7%
  • Az MPP üzemi feszültség széles tartománya
  • Automatikus vezérlőrendszer a névleges értéket meghaladó töltési teljesítmény és áram korlátozására
  • Valós idejű energia-rögzítés és statisztikai funkció
  • Automatikus teljesítménycsökkentő funkció a hőmérséklet túllépésekor
  • 100 % üzem teljes terhelés mellett a munkakörnyezet hőmérsékletének tartományában töltés és kisütés közben
  • Sorba kötve akár 8 egység támogatása a rendszer bővítéséhez
  • Külső hőmérséklet- és feszültségérzékelő az akkumulátor hőmérsékletének és feszültségének pontos adatainak összegyűjtéséhez

Teljesítmény (A) 60A
Típus MPPT
Rendszer feszültség 12/24/48V
Méretek 340 × 236 × 119 m
Súly 4,5 kg
