Leírás és Paraméterek

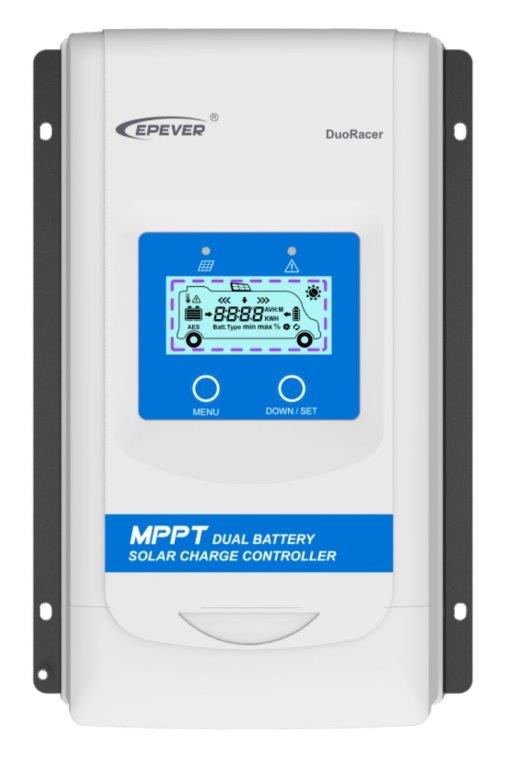

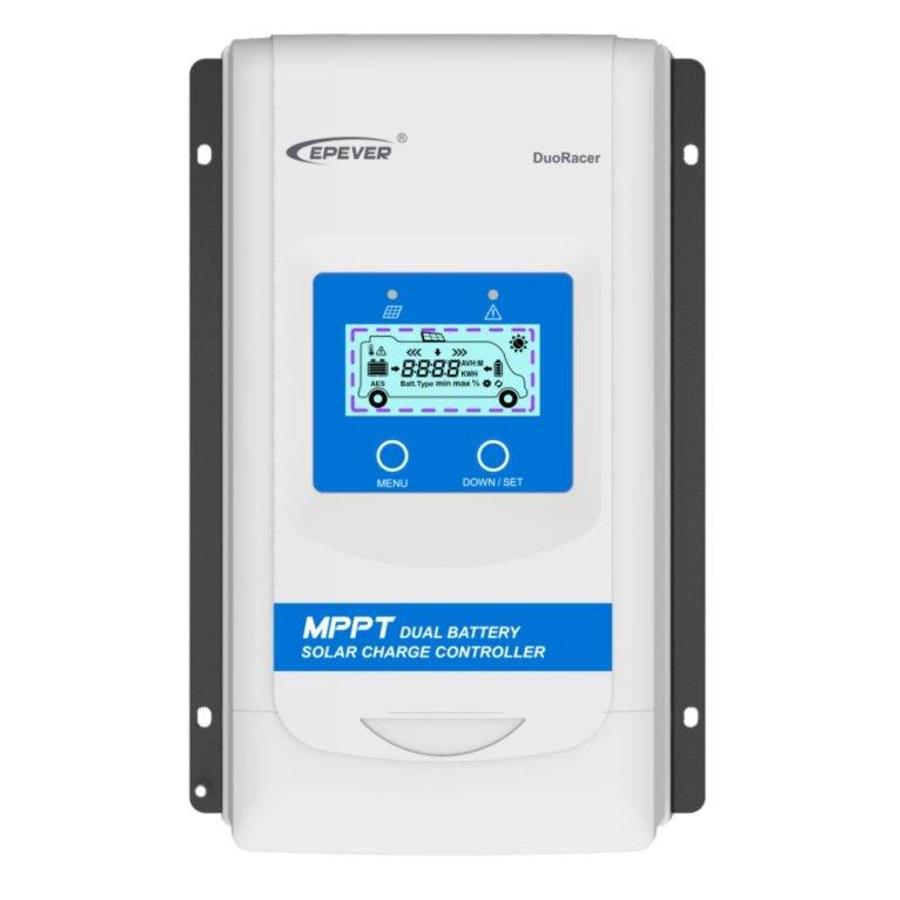

A DuoRacer töltésvezérlő a legújabb technológiával MPPT (Maximum PowerPoint Tracking) rendelkezik. A hagyományos PWM vezérlőhöz képest az MPPT technológia körülbelül 30% -kal növeli a töltés hatékonyságát.
A modell akkumulátorának maximális töltőteljesítménye 10A, amely megfelel a panel teljesítményének, ha 12 V-os akkumulátora van, vagy 260 Wp-nak, ha 24 V-os akkumulátora van.
A napelemeket sorba kötheti, a Voc terhelés nélküli kimeneti feszültség soha nem haladhatja meg a Voc 60V üresjárati feszültség értékét - ennek az értéknek a túllépése károsítja a vezérlőt (itt figyelembe kell venni, hogy mivel a környezeti hőmérséklet csökkenti a napelem feszültségét és értékét A napelem paramétereiben megadott feszültség 25C). Ezért nem javasoljuk, hogy a megadott Voc értéke meghaladja a 45 V-ot)
Fő jellemzők:
- Maximális teljesítménypont-figyelő technológia rendkívül gyors nyomonkövetési sebességgel és több mint 99,5% -os nyomkövetési hatékonysággal
- Fejlett MPPT vezérlő algoritmus a sebességveszteség és az MPP idő minimalizálása érdekében veszteség
- Szélesebb működési tartományú MPP feszültség a PV modul kihasználtságának javítása érdekében
- Automatikus töltésvezérlés és töltési áramkorlátozó funkció (BATT1)
- Az ST, TI és Infineon alkatrészek kiváló minőségű és alacsony meghibásodási aránya a termék élettartamának biztosítása érdekében
- Az adaptív háromfokozatú töltési mód áramkörének digitális vezérlése a BATT1 élettartamának növelése érdekében.
- A BATT1 típus LED / LCD-n keresztül állítható be.
- Ha hosszú ideig nincs töltés, és a PV tömb alacsony feszültségű (PV <5V), a vezérlő alacsony fogyasztási módra kapcsol.
- 100% -os töltés és kisütés az üzemi hőmérséklet-tartományban.
- AES vezérlőjel
- Standard Modbus protokoll és RS485 kommunikációs port (5V / 200 mA).
Beépített kijelző funkciók:
Kijelző: PV feszültség → PV áram → PV energia → Generált energia → BATT1 feszültség → Áram BATT1 → Max. feszültség BATT1 → Min. feszültség BATT1 → hőmérséklet BATT1 → akkumulátor típusa BATT1 → feszültség BATT2 → áram BATT2 → max. feszültség BATT2 → Min. feszültség BATT2 → PV feszültség A szállítás
MT11 távkijelzője (opcionális tartozék, nem tartozék): különféle működési adatokat és rendszerhiba-információkat jeleníthet meg.
Az információk megvilágított LCD képernyőn jeleníthetők meg, a gombok könnyen kezelhetők és a numerikus kijelző könnyen olvasható.
| Teljesítmény (A) | 10A |
| Típus | MPPT |
| Rendszer feszültség | 12/24V |
| Mérete | 227,2 × 143 × 58,1 mm |
| Súly | 0,8 kg |
