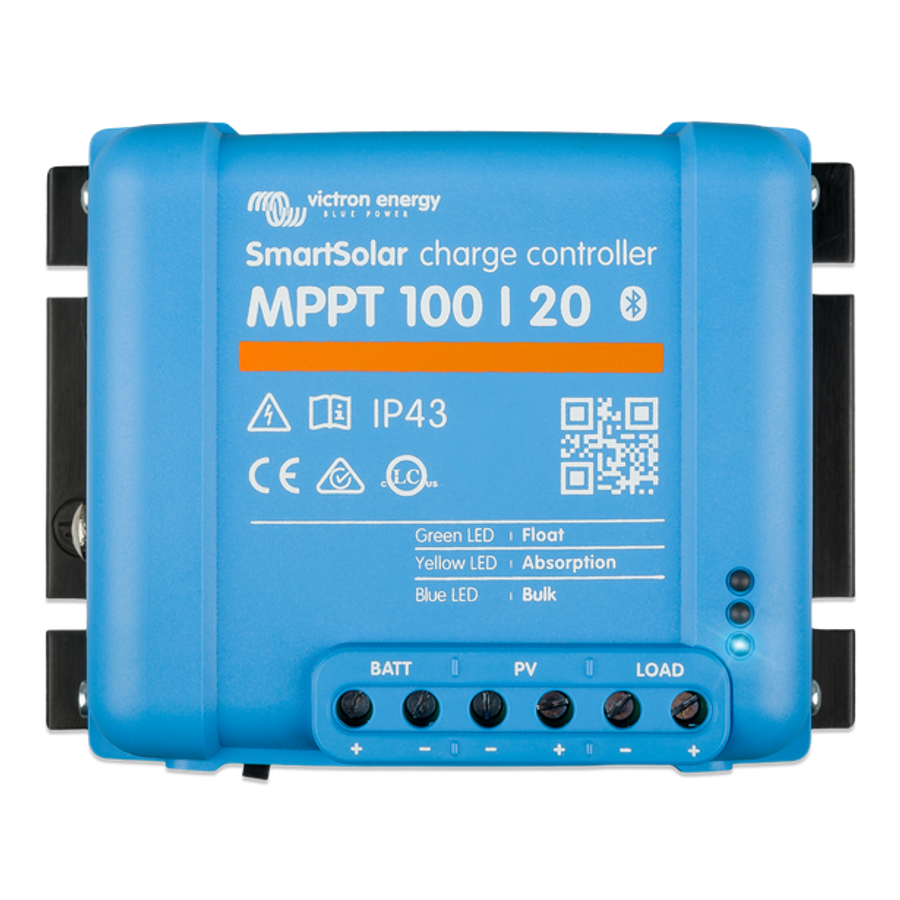

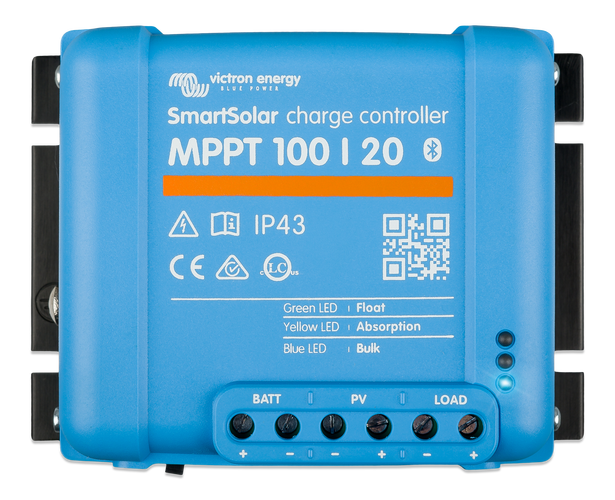

Victron Energy SMART SOLAR MPPT napelem töltésvezérlő - 100/20

70.550 Ft (55.551 Ft + ÁFA)
Menny.:db
Gyártó: Victorn Energy
Cikkszám: SCC110020160R
Elérhetőség: Raktáron
Szállítási díj: 895 Ft
Várható szállítás: 2022. május 24.

Robusztus és gyors MPPT vezérlő az igényes körülményekhez, akár 100 V -os panelfeszültséggel, 20 A maximális töltési árammal.
Akkumulátor 12 / 24V / 48, PV max. 290/580 / 1160Wp.

Beépített bluetooth.

Leírás és Paraméterek

Rendkívül gyors MPPT felügyeletet kínál, amely biztosítja a lehető legnagyobb napenergiát, különösen a felhős időben, ahol az expozíció intenzitása gyakran változik, a napelemes nyereség 30% -kal magasabb a hagyományos PWM vezérlőkhöz képest, vagy 10% -kal nagyobb a lassabb MPPT -vezérlőkhöz képest.
A napelemek maximális teljesítménye 290 Wp 12 V -os rendszereknél, 580 Wp 24 V -os rendszereknél és 1160 Wp 48 V -os rendszereknél.

Ha ezeket az értékeket túllépik, a vezérlő nem sérül meg, hanem csak automatikusan csökkenti a panelekről érkező áramot az elfogadható értékekre.
A napelem szabályozó gyárilag előre be van állítva, és általában nincs szükség a beállítások jelentős módosítására.

A csatlakoztatott napelemek maximális nyitott áramköri feszültsége (Voc) nem haladhatja meg a
100 V -ot (figyelem: a napelemek feszültsége a külső hőmérséklet csökkenésével nő).
A PV modulok maximális bemeneti rövidzárlati árama nem haladhatja meg a
20A-t , különben maradandó károsodás léphet fel.

A SmartSolar MPPT vezérlők új választéka beépített Bluetooth-t kínál

Ez az új funkció lehetővé teszi az "okos" telefon / táblagép csatlakoztatását az "okos" napelemvezérlőhöz.
Az elmúlt 30 nap számos rendszerparaméterét és előzménystatisztikáját nyomon követheti.

Lehetőség van a működési paraméterek beállítására is.

Töltse le az ingyenes VictronConnect mobilalkalmazást iOS -re vagy Androidra
innen .

Adaptív háromfokozatú töltés:

  1. Tömeges,
  2. Abszorpció,
  3. Lebegés

Kezdetben a gyorstöltés nagy áramot és alacsonyabb feszültséget generál a lemerült akkumulátor gyors feltöltéséhez.
Ezt a fázist állandó feszültség követi csökkenő árammal, hogy az akkumulátor teljesen feltöltődjön veszélyes túltöltés nélkül, csökkentve az akkumulátor élettartamát.
A feltöltött akkumulátort nagyon kis árammal és alacsony feszültséggel töltik.
Ha az akkumulátor feszültsége 13,2 V alá csökken, például terhelés miatt, akkor új töltési ciklus indul.

A panelek feszültségének 5 V -tal meg kell haladnia az akkumulátor feszültségét, hogy a vezérlő működésbe léphessen és feltölthesse az akkumulátort.

A vezérlő addig töltődik, amíg a panelekről érkező feszültség 1 V -tal magasabb, mint az akkumulátor feszültsége.
12 V -os akkumulátor esetén a minimálisan 32 cellás és legfeljebb 108 cellás paneleket javasoljuk (soros panelek).
Ezért lehetőség van egy 12 V -os akkumulátor, valamint a 24 V üzemi feszültségű panelek töltésére. 24 V -os rendszerek esetén javasoljuk a legalább 72 cellás és legfeljebb 108 cellás paneleket.
A cél az, hogy elegendő feszültséget érjen el az akkumulátor hatékony és teljes feltöltéséhez.

A töltésvezérlő egyenáramú kimenettel rendelkezik az egyenáramú terhelés táplálásához.
A DC kimeneti feszültség megegyezik az akkumulátor feszültségével.
Tehát ha például 12V -os akkumulátorral rendelkezik - 12V terhelést tudunk biztosítani az egyenáramú kimenetre.
A maximális egyenáramú kimeneti áramerősség 20 A 12 V -os akkumulátor esetén, 20 A 24 V -os akkumulátor esetén és 1 A 48 V -os akkumulátor esetén.

BatteryLife algoritmus - Adaptív töltés az akkumulátor élettartamának meghosszabbítása érdekében.
A vezérlő folyamatosan figyeli az akkumulátor töltöttségi szintjét, és napról napra fokozatosan növeli a feszültségszintet, amelynél a terhelés lekapcsolódik, amíg el nem éri az abszorpciós feszültséget (az akkumulátor teljesen fel van töltve).
Ezt követi a feszültségszint csökkenése, amelynél a terhelést leválasztják.
Ily módon az akkumulátort körülbelül hetente egyszer lehet teljesen feltölteni, még csökkentett napelemes nyereség és nagyobb terhelés esetén is, ami pozitív hatással lesz az akkumulátor élettartamára.

Termék adatok :

  • Akkumulátor feszültsége (automatikus kiválasztás) : 12/24/48V
  • Névleges töltési áram : 20A
  • Névleges PV teljesítmény, 12V 1a, b) :  290W
  • Névleges PV teljesítmény, 24V 1a, b) : 580W
  • Névleges PV teljesítmény, 48V 1a, b) : 1160W
  • Max. PV rövidzárlati áram 2) : 20A
  • Automatikus terhelés -leválasztás : Igen
  • Max. PV nyitott áramkör feszültsége : 100V
  • Csúcsteljesítmény : 98%
  • Önfogyasztás-12V-os terhelés: 26 / 20 / 19 mA
  • Önfogyasztás-terhelés : 10 / 8 / 7 mA
  • Töltési feszültség „elnyelés” : 14,4V / 28,8V / 57,6V (állítható)
  • Töltési feszültség „úszó” : 13,8V / 27,6V / 55,2V (állítható)
  • Töltési algoritmus : többlépcsős adaptív
  • Hőmérsékletkompenzáció : -16 mV / ° C ill. -32 mV / ° C
  • Max. folyamatos terhelési áram : 20A / 20A / 1A
  • Kisfeszültségű terhelés leválasztása : 11,1V / 22,2V / 44,4V vagy 11,8V / 23,6V / 47,2V vagy akkumulátor élettartam algoritmus
  • Kisfeszültségű terhelés visszacsatlakoztatása : 13,1V / 26,2V / 52,4V vagy 14V / 28V / 56V vagy akkumulátor élettartam algoritmus
  • Védelem : Rövidzárlat / túlmelegedés
  • Üzemi hőmérséklet : -30 és +60 ° C között (teljes névleges teljesítmény 40 ° C -ig)
  • Páratartalom : 95%, nem lecsapódó
  • Adatkommunikációs port : VE.Direct (lásd az adatkommunikációs fehér könyvet honlapunkon)

Burkolat:
Szín : kék (RAL 5012)
Tápcsatlakozók : 6 mm² / AWG10
Védelmi kategória : IP43 (elektronikus alkatrészek), IP22 (csatlakozási terület)

Szabványok:

  • Biztonság EN/IEC 62109-1, UL 1741, CSA C22.2

Teljesítmény (A) 20A
Típus MPPT
Rendszer feszültség 12/24/48V
Mérete 100 x 113 x 60 mm
Súly 0,65 kg
